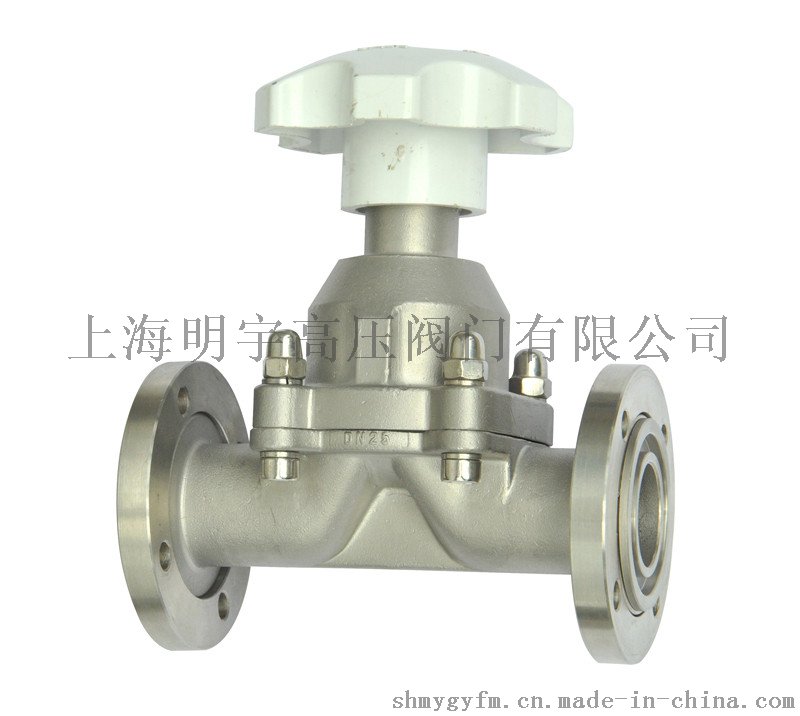

GM不锈钢真空隔膜阀
| 是否有现货： | 是 | 材质： | 不锈钢 |
| 连接形式： | 法兰 | 适用介质： | 空气、水、酸、碱等 |
| 压力环境： | 常压 | 工作温度： | 常温 |
| 流动方向： | 单向 | 零部件及配件： | 手轮 |
| 类型(通道位置)： | 直通式 | 驱动方式： | 手动 |
| 结构形式： | 直通式 | 品牌： | 明宇 |
| 型号： | GM | 规格： | DN50 |
| 商标： | 明宇 | 包装： | 木箱 |
| 产量： | 3000 |

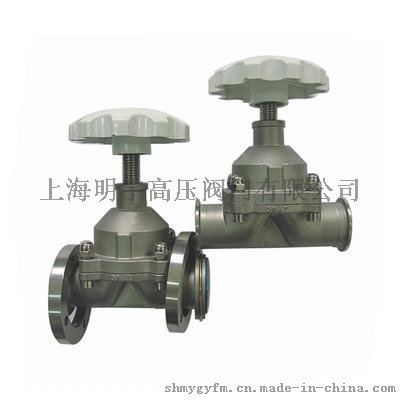

GM不锈钢真空隔膜阀
不锈钢真空隔膜阀产品介绍：
? ? ? ??GM不锈钢真空隔膜阀用于接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。真空隔膜阀是利用阀杆带动橡胶密封片螺杆传动上下运动，气动截止接通真空系统。具有关闭力矩小，寿命长等优点。连接形式有活套法兰连接，快卸法兰连接，焊接式连接（即两端焊接），一焊一插管连接（即一端焊接，另一端插入）。适用的工作介质为空气、水、酸、碱。
?
不锈钢真空隔膜阀性能参数：
| 阀门漏率(Pa.L/S) |
≤1.3x10-4 |
| 介质温度（℃） |
?-25～+80(密封材料为丁腈橡胶) |
| 安装位置 |
任意 |
| 活套法兰 |
0.6×106～1.3×10-4 |
| 快卸法兰 |
1.6×106～1.3×10-4 |
不锈钢真空隔膜阀连接尺寸：
? ? ? ? ? ? ? ?
图一(活套法兰)：
| 型号 |
通径(DN) |
D |
Do |
W |
H/H1 |
L |
n-ΦC |
法兰标准 |
| GM-10 |
10 |
55 |
40 |
65 |
89/99 |
75 |
4-Φ6.6 |
GB6070 ?? |
| GM-25 |
25 |
70 |
55 |
80 |
110/123 |
120 |
4-Φ6.6 |
|
| GM-40 |
40 |
100 |
80 |
120 |
139/159 |
150 |
4-Φ9 |
|
| GM-50 |
50 |
110 |
90 |
120 |
159/186 |
180 |
4-Φ9 |
图二(快卸法兰)：
| 型号 |
通径(DN) |
D |
Do |
W |
H/H1 |
L |
法兰标准 |
| GM-10KF |
10 |
30 |
12.2 |
65 |
89/99 |
75 |
GB4892 |
| GM-25KF |
25 |
40 |
26.2 |
80 |
110/123 |
120 |
|
| GM-40KF |
40 |
55 |
41.2 |
120 |
139/159 |
150 |
|
| GM-50KF |
50 |
75 |
52.2 |
120 |
159/186 |
180 |
图三(焊式连接)：
| 型号 |
通径(DN) |
D |
W |
H/H1 |
L |
| GM-10-H |
10 |
17 |
65 |
89/99 |
75 |
| GM-25H |
25 |
32 |
80 |
110/123 |
120 |
| GM-40H |
40 |
45 |
120 |
139/159 |
150 |
| GM-50H |
50 |
57 |
120 |
159/186 |
180 |
图四(II型连接)：
| 型号 |
通径(DN) |
D |
W |
H/H1 |
L |
| GM-10-(II) |
10 |
17 |
65 |
89/99 |
75 |
| GM-25(II) |
25 |
32 |
80 |
110/123 |
120 |
| GM-40(II) |
40 |
45 |
120 |
139/159 |
150 |
| GM-50(II) |
50 |
57 |
120 |
159/186 |
180 |
?
不锈钢真空隔膜阀产品介绍：
? ? ? ??GM真空隔膜阀用于接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。真空隔膜阀是利用阀杆带动橡胶密封片螺杆传动上下运动，气动截止接通真空系统。具有关闭力矩小，寿命长等优点。连接形式有活套法兰连接，快卸法兰连接，焊接式连接（即两端焊接），一焊一插管连接（即一端焊接，另一端插入）。适用的工作介质为空气、水、酸、碱。
?
