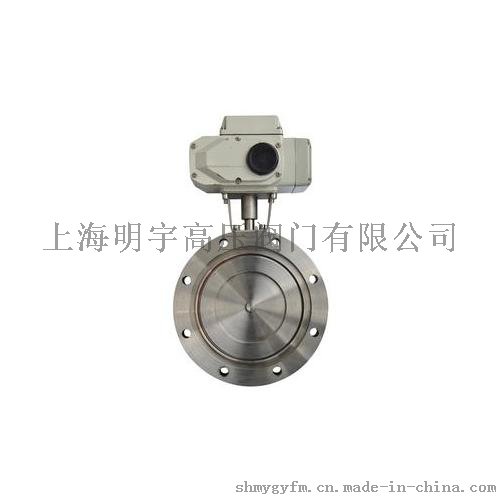

明宇GID电动真空蝶阀
| 是否有现货： | 是 | 零部件及配件： | 执行器 |
| 驱动方式： | 电动 | 流动方向： | 单向 |
| 适用介质： | 空气 | 材质： | 不锈钢 |
| 连接方式： | 法兰连接 | 通道： | 直通式 |
| 结构形式： | 固定球阀 | 类别： | 固定球球阀 |
| 品牌： | 明宇 | 公称通径： | DN15-DN300 |
| 用途： | 真空管道 | 型号： | GID |
| 规格： | DN50 | 商标： | 明宇 |
| 包装： | 木箱 | 产量： | 2000 |
GID电动真空蝶阀
电动真空蝶阀产品概述：
??????“明宇”牌电动真空蝶阀是为真空系统中接通或切断管路的介质流而设计研发的。 该阀采用多回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或调节的控制。阀门的阀板采用对夹结构，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。 适用于工作介质为空气和非腐蚀性气体。
电动真空蝶阀产品性能：
| 适用范围(Pa) |
2x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) |
≤1.3x10-6 |
| 开闭时间(S) |
DN≤63?20；80≤DN≤200?30；?DN≥250?48 |
| 介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)；-30～+150(密封材料为氟橡胶) |
| 法兰标准 |
GB/T6070 |
| 安装位置 |
任意 |
| 控制电路 |
标准出厂：AC220V/50Hz开关型；特殊指定：AC380V；DC24V开关型4～20mA?DC |
| 信号反馈 |
标准出厂：带无源触点型；特殊指定：4～20mA?DC调节型 |

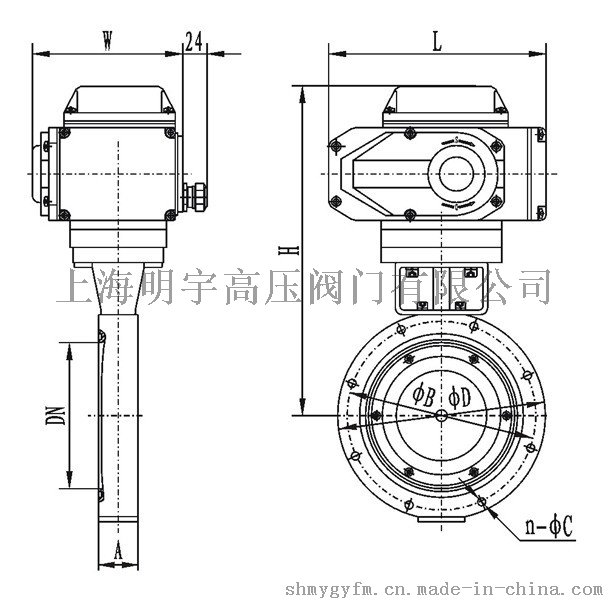

电动真空蝶阀产品尺寸图??????单位：mm.
| 型号 |
通径（DN） |
ФD |
ФB |
H |
A |
L |
W |
n-ФC |
| MY-GID |
50 |
110 |
90 |
218 |
26 |
160 |
113 |
4-Ф9 |
| 65 |
130 |
110 |
229 |
32 |
||||
| 80 |
145 |
125 |
272 |
196 |
121 |
8-Ф9 |
||
| 100 |
164 |
145 |
282 |
8-Ф12 |
||||
| 125 |
200 |
175 |
300 |
35 |
||||
| 150 |
225 |
200 |
369 |
255 |
158 |
|||
| 200 |
285 |
260 |
399 |
45 |
12-Ф11 |
|||
| 250 |
335 |
310 |
427 |
50 |
||||
| 300 |
425 |
395 |
471 |
55 |
12-Ф14 |
|||
| 400 |
510 |
480 |
546 |
60 |
310 |
207 |
16-Ф14 |
电动真空蝶阀产品概述：
??????“明宇”牌电动真空蝶阀是为真空系统中接通或切断管路的介质流而设计研发的。 该阀采用多回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或调节的控制。阀门的阀板采用对夹结构，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。 适用于工作介质为空气和非腐蚀性气体。
?
