徐州明宇高压阀门有限公司

是否有现货：	是	材质：	不锈钢
适用介质：	空气	压力环境：	常温
流动方向：	单向	驱动方式：	手动
零部件及配件：	阀杆	连接方式：	对夹式蝶阀
工作温度：	常温	工作压力：	低压
密封形式：	强制密封	密封面材质：	软密封
结构形式：	中心密封	口径：	DN100
公称通径：	DN50-DN300	安装尺寸：	100mm
型号：	GI	规格：	DN100
商标：	明宇	包装：	木箱
产量：	5000

GI对夹式真空蝶阀

对夹式真空蝶阀产品概述：
??? 本厂生产的真空蝶阀有手动式、气动式、电动式传动等三种形式（手动真空式蝶阀有鸭嘴式手柄和杠杆式手柄，鸭嘴式真空蝶阀适用于小口径；杠杆式真空蝶阀适用于中、大型口径的管道），手动高真空蝶阀使用的介质为纯净的空气及不含颗粒粉末的非腐蚀性气体，阀板可承受0.3MPa的气体压力，不怕振动，可在任意位置安装，阀杆不窜动。在真空抽气系统中有调节及截断气流的作用。适用的工作介质为空气或非腐蚀性气体。

对夹式真空蝶阀产品特点：
◎手动高真空蝶阀是一种结构简单、重量轻、便于安装、调节性能好；
◎手动高真空蝶阀启闭方便迅速，低压下可以实现良好的密封（密封面的材料一般采用氟橡胶、丁腈橡胶。）；
◎全开时阀座通导有效流通面积较大，流体阻力较小；
◎启闭力矩小，由于转轴两侧蝶阀板受到介质的作用基本相等，而产生转矩的方向相反，因而启闭较省力。

部件材质：

GI手动高真空蝶阀主体部件材质表
阀体	阀杆	阀盖	密封件
碳钢、不锈钢	碳钢、不锈钢	碳钢、不锈钢	丁腈橡胶

技术参数：
◎适用范围：105～1.3×10-4Pa
◎阀门漏率：≤1.3×10-4Pa.L/S.
◎适用温度：-25～+80℃（丁腈橡胶）、-30～+150℃（氟橡胶）?

性能测试：
阀门使用寿命可进行测试，由控制系统的操纵进行寿命试验的自动作业，用真空计数器记录阀门开和闭的磁束，手动高真空蝶阀可在真空状态或大气下进行，测试的频率通径为32~160mmzuishao wei 3/min,DN200~800mm为1~2次/min。

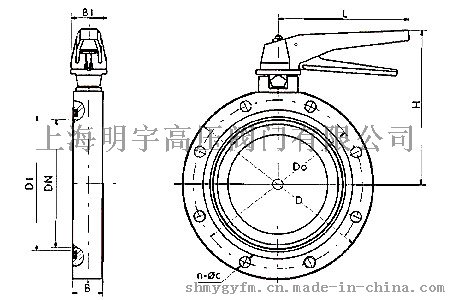

对夹式真空蝶阀结构图及外形连接尺寸：

GI手动高真空蝶阀外形尺寸（单位：mm）
型号	通径	D	Do	B	H	L	n-?c
GI-25	25	70	55	22	72	82	4-?7
GI-32	32	78	64	22	76	82	4-?7
GI-40	40	85	70	22	90	90	4-?7
GI-50	50	110	90	22	98	90	4-?9
GI-65	65	125	105	26	130	135	4-?9
GI-80	80	145	125	30	140	135	4-?9
GI-100	100	170	145	30	153	135	4-?12
GI-125	125	195	170	30	165	135	4-?12
GI-150	150	220	195	35	179	165	8-?12
GI-200	200	275	250	40	208	185	8-?12
GI-250	250	330	300	45	234	300	8-?12
GI-300	300	380	350	55	300	350	8-?14
GI-400	400	500	465	60	340	500	8-?18
